MOTOR 3 PHASE,HIDUP MATI OTOMATIS

MOTOR 3 PHASE,BERGANTIAN OTOMATIS

MOTOR 3 PHASE,BERURUTAN OTOMATIS

MOTOR 3 PHASE,MAJU-MUNDUR OTOMATIS

PENGENDALI MOTOR 3 PHASE,MAJU-MUNDUR OTOMATIS

CARA KERJA RANGKAIAN PENGENDALI :

1.MCB di ON kan,

2.Tombol START di tekan

2.Detik ke(1- 5 kontaktor K2 ON,motor 3 phase putar maju.

3.Detik ke(6 - 10) kontaktor K2 OFF,motor berhenti.

4.Detik ke(11 dan seterusnya) kontaktor K3 ON,motor 3 phase putar mundur.

5.Tombol STOP ditekan,maka motor mati.

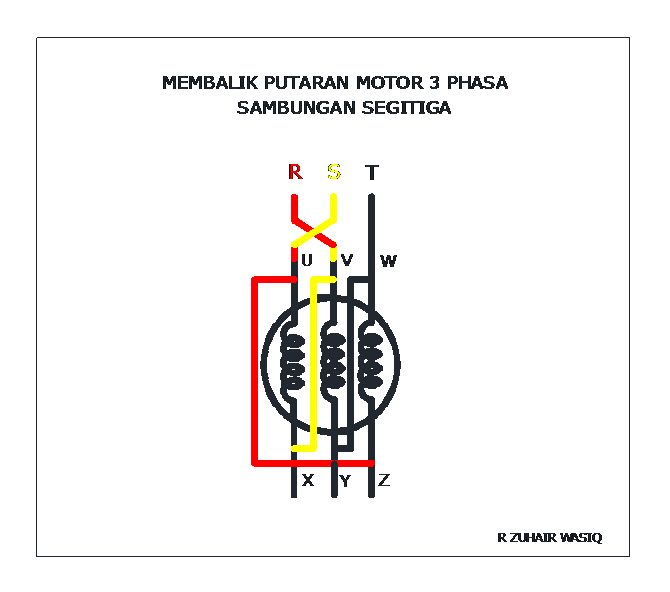

RANGKAIAN DAYA MOTOR 3 PHASE,MAJU-MUNDUR OTOMATIS

LAMPU KEDIP - KEDIP

LAMPU KEDIP - KEDIP

PENGATUR KECEPATAN KIPAS ANGIN

SIMBOL- SIMBOL PENGENDALI MOTOR 3 PHASE

GAMBAR LAMPU INDIKATOR

SIMBOL LAMPU INDIKATOR

      Lampu indikator pada panel listrik memiliki    fungsi untuk mengetahui apakah ada arus listrik atau tidak ,pada rangkaian

 Instalasi listrik.

GAMBAR FUSE/SEKRING

SIMBOL FUSE/SEKRING

SIMBOL SEKRING 3 PHASE

Sekering  digunakan  untuk  proteksi/pengaman pada instalasi listrik, akibat arus listrik yang tiba-tiba membesar pada saat pemakaian.

GAMBAR MCB 3 PHASE

SIMBOL MCB 1 PHASE

     MCB(Miniatur Circuit Breaker )adalah komponen listrik yang berfungsi sebagai proteksi/pengaman dalam instalasi motor listrik.Jika terjadi arus beban lebih (overload) dan hubung singkat arus listrik (Short circuit ).

SIMBOL MCB 3 PHASE

SIMBOL PUSH BUTTON NO

Push Button NO(Normally Open)

Push Button NO disebut juga dengan tombol start, karena kontak akan menutup bila ditekan dan kembali tebuka bila dilepaskan

SIMBOL PUSH BUTTON NC

Push Button NC(Normally Close)

Push Button NC disebut juga dengan tombol stop, karena kontak akan membuka bila
 ditekan dan kembali tertutup bila dilepaskan.

GAMBAR PUSH BUTTON  NC-NO

SIMBOL PUSH BUTTON  NC-NO

MAGNETIK KONTAKTOR TYPE SK 21

TERMINAL MAGNETIK KONTAKTOR SK 21

SIMBOL MAGNETIK KONTAKTOR SK 21

SIMBOL COIL MAGNETIK KONTAKTOR

Magnetik Kontaktor  adalah saklar listrik yang bekerja berdasarkan prinsip  induksi elektromagnetik(pada coil).dan berfungsi

 menghubungkan dan memutuskan arus listrik dari sumber(PLN) dengan beban(motor) .

SIMBOL MAGNETIK KONTAKTOR SK 21

GAMBAR TIMER-TDR

SIMBOL COIL TIMER

TERMINAL TIMER-TDR

Fungsi dari Timer/TDR adalah sebagai pengatur waktu hidup/mati bagi peralatan yang dikendalikannya(motor/lampu)

TERMINAL TEMPAT TIMER(TDR)

GAMBAR OVERLOAD-TOR

TERMINAL OVERLOAD

SIMBOL OVERLOAD-TOR

1.Fungsi dari TOR/thermal Overload relay adalah untuk proteksi /pengaman motor listrik dari  arus beban lebih.

2.Sebab waktu motor start arus dapat mencapai 6 kali arus nominal.

3.TOR bekerja berdasarkan prinsip pemuaian pada benda bimetal. Apabila bimetal dilewati arus yang tinggi, maka bimetal akan memuai sehingga akan melengkung dan memutuskan arus.

GAMBAR SAKLAR EMERGENCY SWITCH/STOP

SIMBOL EMERGENCY SWITCH/STOP

Emergency switch berfungsi untuk mematikan
system secara darurat apabila memang
dibutuhkan.

Emergency Swtch/Stop adalah jenis saklar yang jika di tekan akan terkunci, dan cara untuk melepasnya dengan harus di putar.

GAMBAR MOTOR 3 PHASE

SIMBOL MOTOR 3 PHASE

MOTOR CAPASITOR 1 PHASE

SIMBOL MOTOR 1 PHASE

KONTAK NO PADA MAGNETIK KONTAKTOR

KONTAK NC PADA MAGNETIK KONTAKTOR

SIMBOL SAKLAR SPST

SPST adalah saklar yang terdiri dari satu kutub dengan satu arah pelayanan.

Saklar SPST berfungsi untuk memutus dan menghubungkan bagian fasanya saja.

SIMBOL SAKLAR SPDT

Saklar SPDT adalah saklar yang terdiri
dari satu kutub dengan dua arah hubungan/pelayanan.

Saklar SPDT berfungsi untuk pemutus dan penghubung hanya bagian fasanya saja atau kutub positif.

SIMBOL SAKLAR DPST

Saklar DPST adalah saklar yang terdiri dari dua kutub dengan satu arah pelayanan.

Saklar DPST berfungsi untuk memutus dan menghubungkan instalasi listrik
satu fasa saja.

SIMBOL SAKLAR DPDT

Saklar DPDT adalah saklar yang terdiri  dari dua kutub dengan dua arah pelayanan.

Saklar DPDT berfungsi sebagai pembalik putaran motor listrik satu fasa dan
motor listrik arus searah.

SIMBOL SAKLAR TPST

Saklar TPST adalah sakelar yang terdiri dari

tiga kutub dengan satu arah pelayanan.

 Saklar TPST berfungsi  untuk  memutus dan menghubungkan instalasi motor listrik

3 fasa atau instalasi listrik 3 fasa.

SIMBOL SAKLAR TPDT

Saklar TPDT adalah saklar yang terdiri dari

tiga kutub dengan dua arah pelayanan.

Saklar TPDT berfungsi sebagai pembalik putaran motor listrik 3 fasa.

Ciri-ciri Motor Kapasitor :

1. Diameter kawat lilitan utama lebih besar dibanding diameter kawat lilitan bantunya.

2. Jumlah  lilitan utama dan lilitan bantunya sama.

3. Setelah motor berputar 75% dari putaran nominal, maka sakelar sentrifugal bekerja memutuskan rangkaian lilitan bantu, dan motor bekerja hanya dengan lilitan utama.(motor capasitor start)

4.a)Motor capasitor run(contoh;Pompa air,Kipas angin,Mesin cuci) ).

    b)Motor capasitor start-run( contoh Kompresor AC)

FUNGSI CAPASITOR :

Fungsi Capasitor Start yaitu untuk membantu torsi awal motor mencapai putaran penuh/normal,dengan mengalirkan muatan capasitor ke kumaparan bantu.

Fungsi Capasitor Run yaitu agar putaran motor listrik menjadi lebih halus dan rata.

Fungsi capasitor adalah untuk perbaikan faktor daya,pada jala-jala PLN.

CARA MEMBACA NAME PLATE MOTOR 3 PHASE:
Contoh
a.Tegangan sumber PLN, 220 V/380 V.
b.NAME PLATE MOTOR, 220 V delta / 380 V bintang.
c.Motor dihubung bintang/segitiga?

JAWABAN:
Pertama,Anda harus bisa membedakan cara membaca tegangan sumber PLN ,dan cara membaca tegangan name plate motor.
A.Tegangan sumber PLN 220 V/380 V.
1.VLN =Vphasa= 220 volt(untuk tegangan satu phasa)
2.VLL = Vline = 380 volt(untuk tegangan 3 phasa)

B.Tegangan name plate motor,220 V delta/380 V bintang.
1.VLL delta = 220 V(tegangan motor 3 phasa delta)
2.VLL bintang = 380 V(tegangan motor 3 phasa bintang)
3.Jawabanya adalah motor dihubung BINTANG.Karena tegangan 3 phase PLN,sama dengan tegangan motor 3 phase BINTANG.
